МВУ 5

Описание:

Характеристики и описание мву-5,рум-5

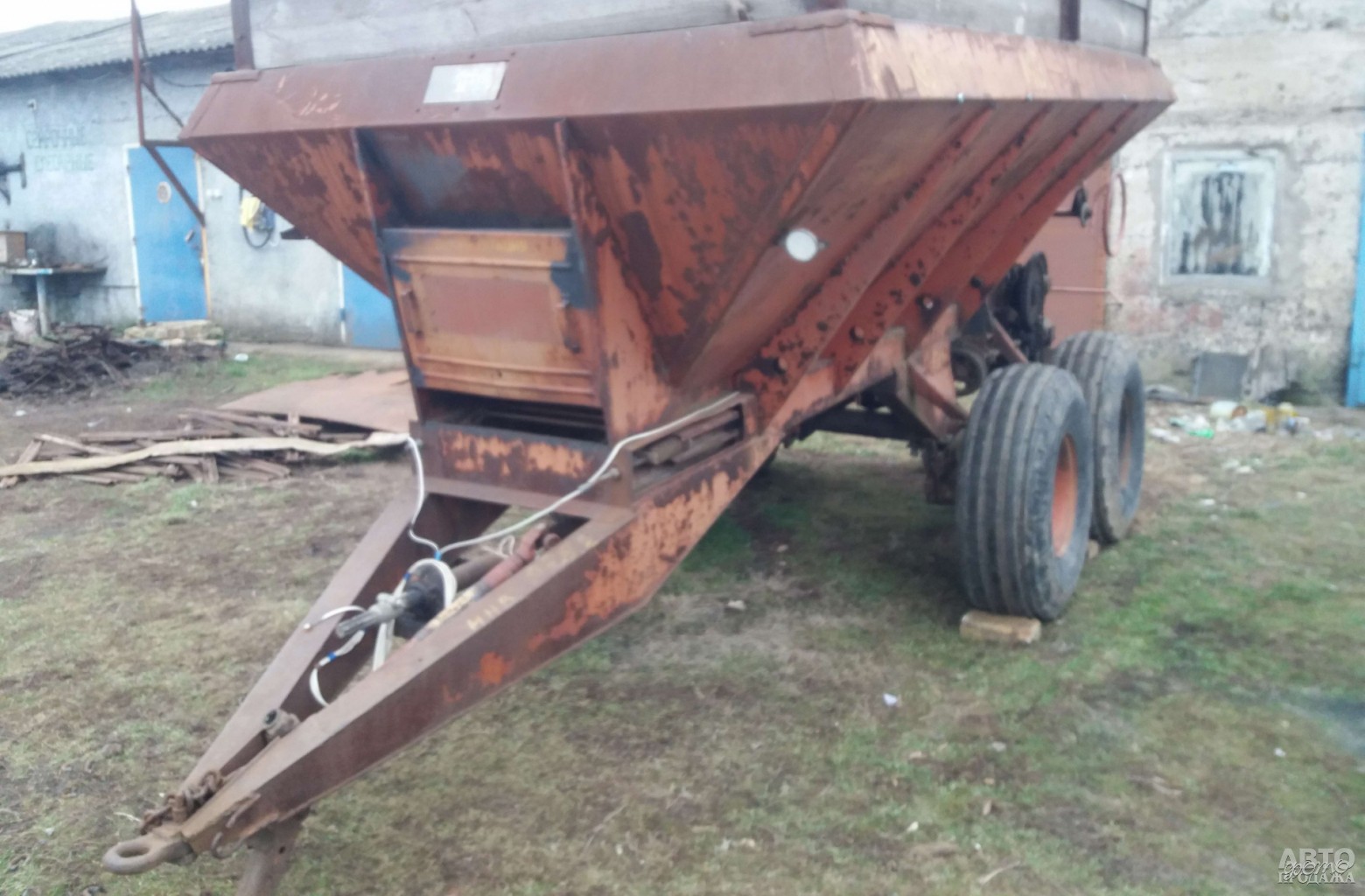

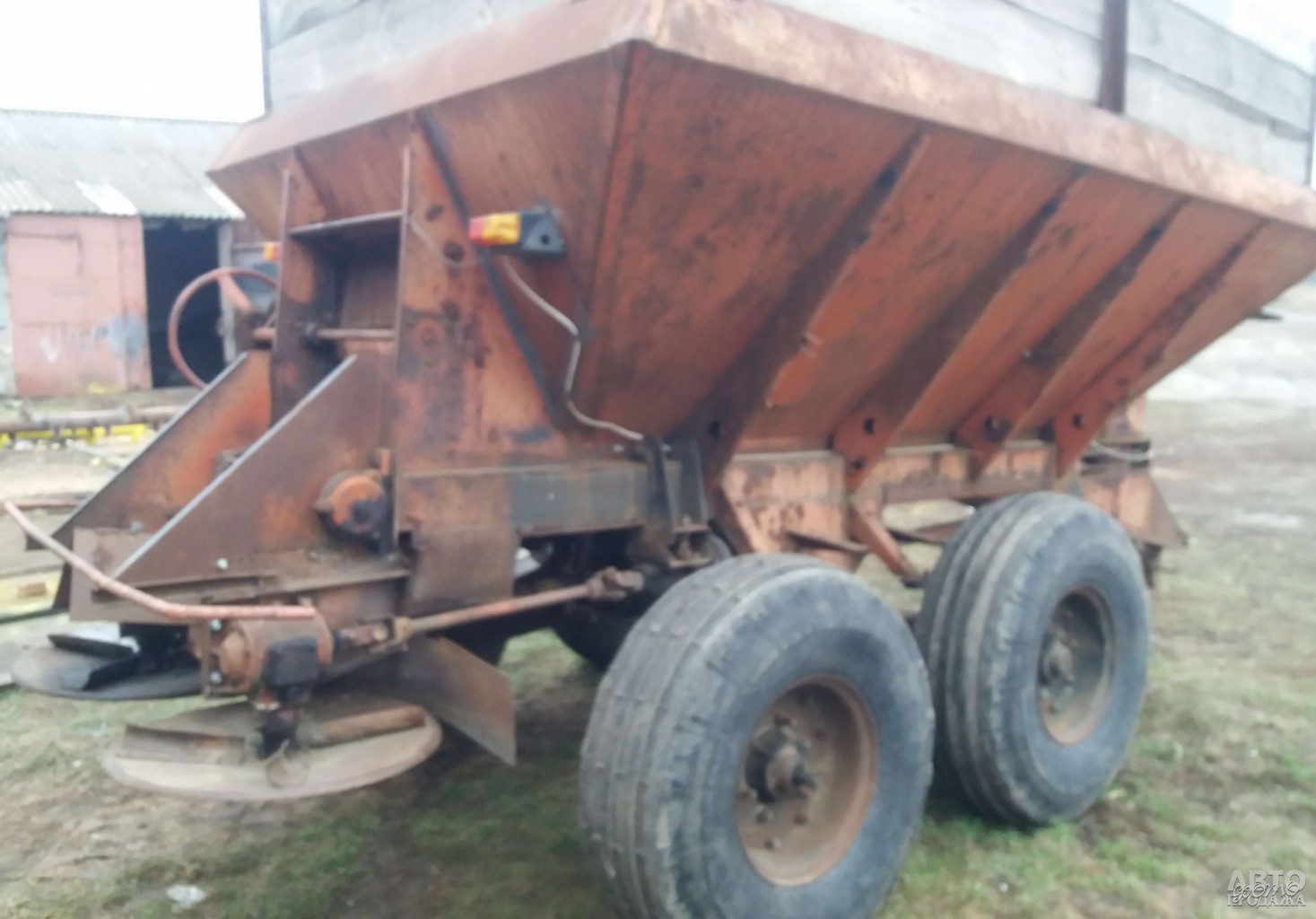

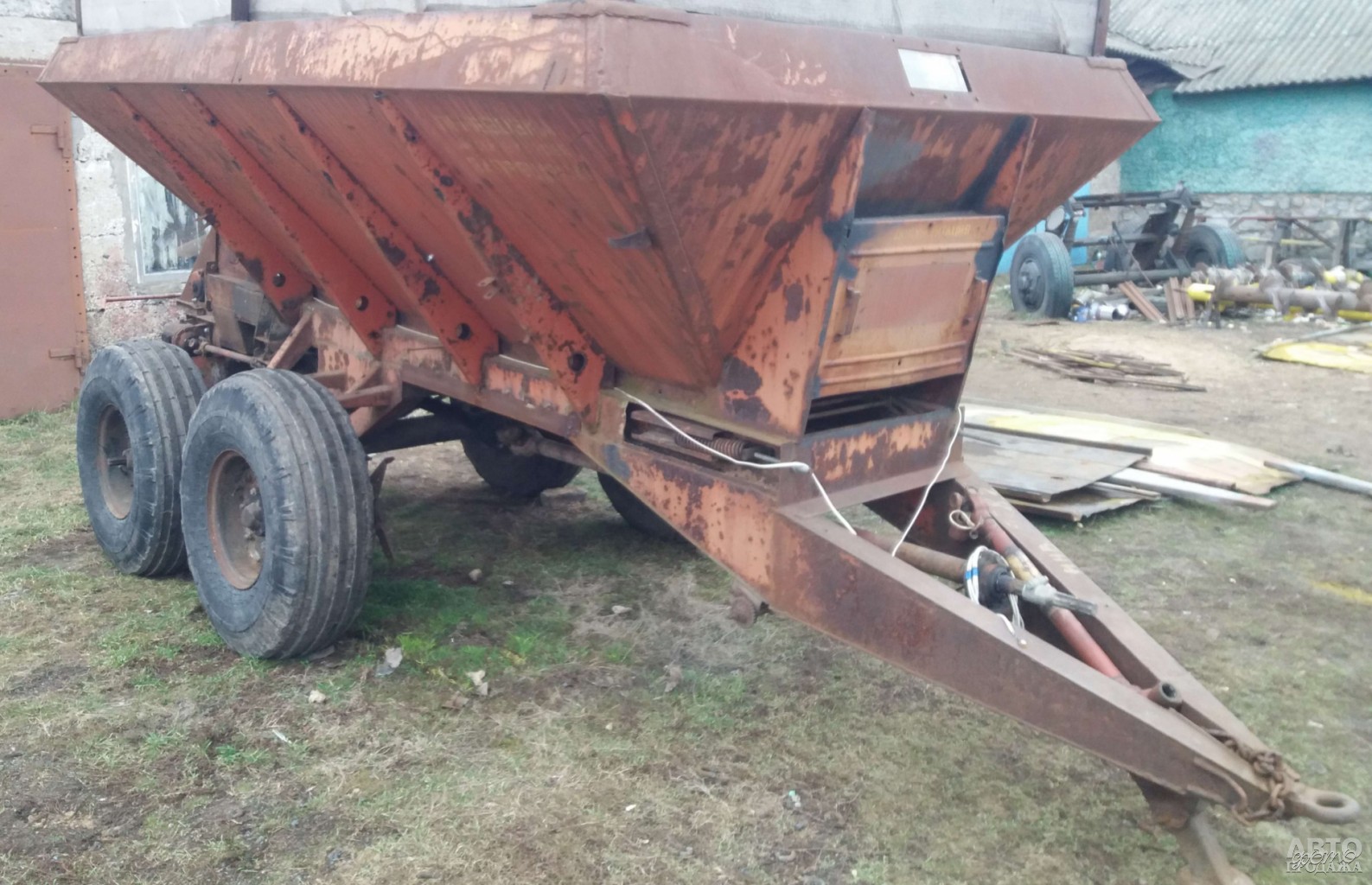

Разбрасыватель удобрений МВУ-5 - это полу- прицепной агрегат для внесения сыпучих минеральных удобрений. Машина для внесения удобрений МВУ-5 имеет следующие конструктивные особенности: ходовая часть машины МВУ-5 представляет собой безрессорную балансирную тележку типа тандем, состоящую из двух балансиров, соединенных центральной осью на подшипниках скольжения, с осями для крепления колес. Внутри кузова имеется приспособление для равномерной разгрузки удобрений, представляющее собой объемный экран из биметалла, установленный на двух опорах, закрепленных на переднем и боковых бортах.

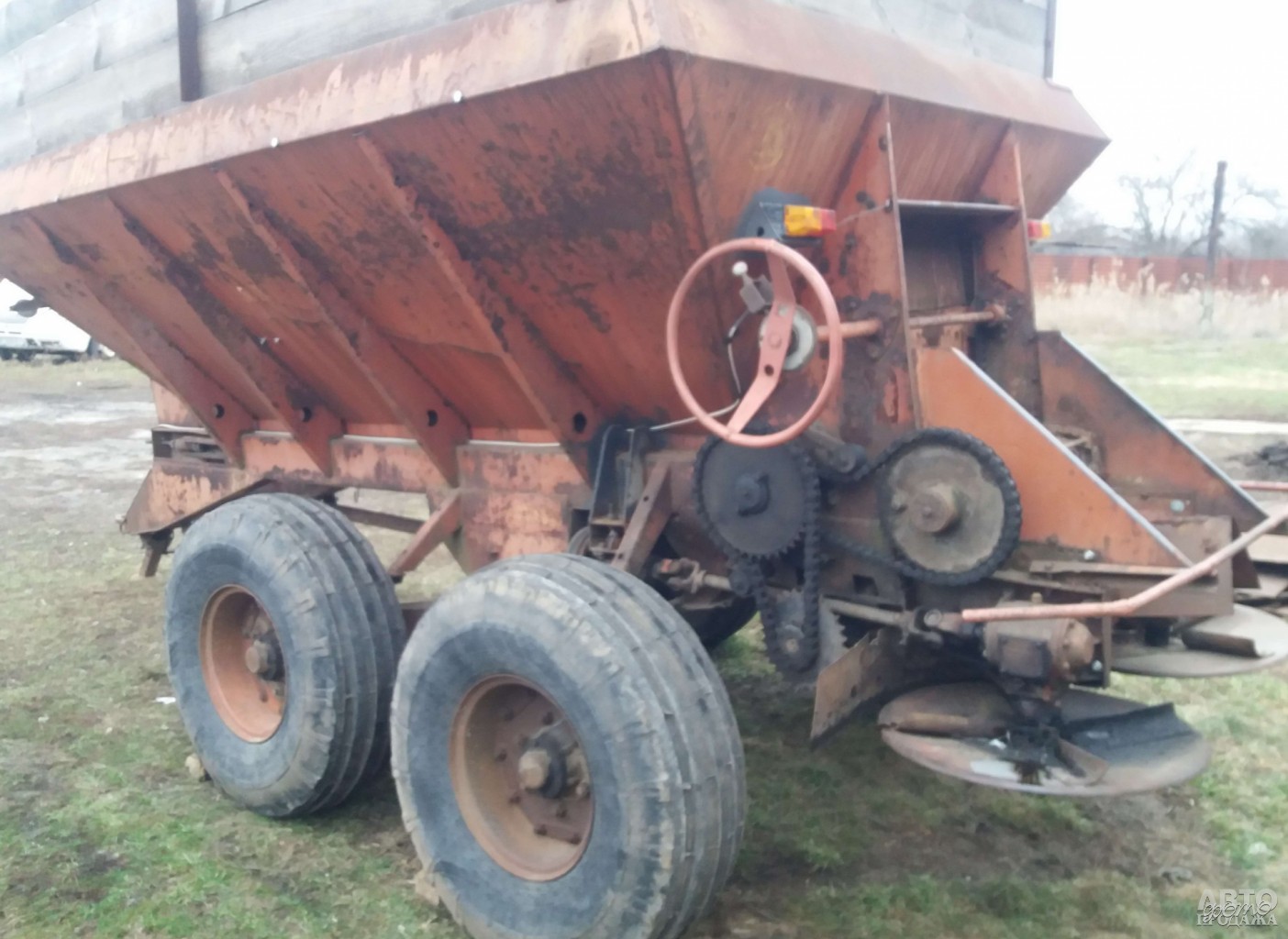

Дозирующая заслонка улучшенной конструкции представляет собой шибер, перемещающийся в направляющих на заднем борту кузова при помощи штурвала, закрепленного на валу совместно с двумя звездочками, входящими в зацепление с рейками на заслонке.
Прутково-пластинчатый транспортер машины состоит из прямолинейных прутков, соединенных в замкнутую цепь с помощью пластин звеньев. Привод транспортера при дозах внесения до 6000 кг/га осуществляется от ходового колеса, свыше 6000 – от ВОМ трактора.
Рассеивающие диски имеют четыре желобковые лопатки, установленные под углом 900 друг к другу. Для повышения прочности диски снабжены отбуртовками и кольцевыми гофрами. Привод дисков осуществляется от ВОМ трактора через карданный вал, промежуточные валы, два клиноременных контура и два конических редуктора.

Технические характеристика:
Грузоподъемность, кг
5000;
Вместимость кузова, м3
4,3;
Рабочая ширина внесения удобрений, м:
- гранулированных
11-17;
- мелкокристаллических
7-11
Рабочая скорость, м/с
3,6-3,9;
Транспортная скорость, м/с
5-6,9;
Диапазон доз внесения минеральных удобрений, кг/га
100-1500
Производительность га в час основного времени при внесении минеральных удобрений дозой:
- 400 кг/га
